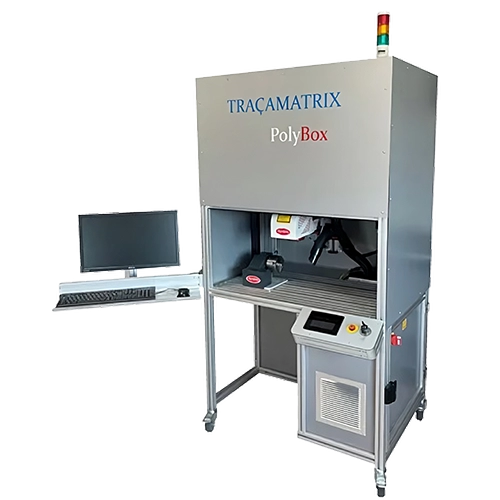

Polybox

Station laser compatible TMX-CO2, NanoVIS II, Fybra II, Mopa II et GreenVIS II - Axes X et Z électriques - Porte automatique - Table de travail 900 x 500mm (autres dimensions sur mesure, nous consulter)

Sur devis

Video présentation :

Principales spécifications de Polybox

Lasers compatibles

NANOVIS II
FYBRA II
MOPA II
GreenVIS II
UV II


Type de laser

Nd:Yag | aWave | Fibré | CO²


Longueur d'onde

355nm | 532nm | 1 064nm | 10 600nm


Matériaux compatibles

Tous métaux et plastiques
(suivant la source laser)


Puissance moyenne

5 à 100 W


Aire de marquage
avec lentille standard

110 x 110 mm
(autres lentilles en option)


Refroidissement

Air


Vitesse maxi. de marquage

20 000 mm/sec


Axes X Y Z

Électriques, course 300 x 500 x 500mm


Volume d'admission
en X Y Z

900 x 500 x H 510 mm
(avec lentille standard)


Porte à ouverture/fermeture

Électrique


Interfaces

USB, Ethernet, Entrées analogiques 24V


Alimentation

230V AC, 50/60Hz, monophasé


Dimensions (hors bras PC)

1006 x 756 x 1895 mm


Poids

<200 kg


Un peu plus sur Polybox

LE LASER "TOUT en UN"

Cette tête de marquage laser est extrêmement compacte car elle intègre dans un carter unique la tête de scanner, la source laser, le module de refroidissement par air ainsi que l’électronique du système.
Elle est simplement logée dans une cartérisation pour respecter la norme Classe 4.

Un simple PC de bureau ou PC portable avec une connexion Ethernet ou USB permet de piloter le laser.

Le laser est équipé d’une diode de pointage qui projette l’aire de marquage sur la pièce afin de faciliter le positionnement du marquage sur le produit.

Le chargement se fait par une porte frontale de type guillotine pourvue d’une grande fenêtre de visualisation (400 x 250mm) avec niveau de protection adapté.

L’aire de travail est de 110 x 110mm et la hauteur maximale des pièces admise est de 510mm (avec lentille standard).

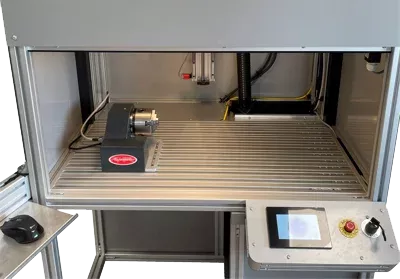

La zone de chargement des pièces de dimension 900 x 500mm est équipée d'une table rainurée en T pour l'indexage précis et rapide de tout type d'outillage.

La tête de marquage laser est fixée sur une colonne à réglage en Z électrique avec une course de 510mm. Celle-ci peut-être montée sur un axe X de course 595mm, en option.

Exemples d'utilisation

Marquage pour de la traçabilité

Marquage pour de la bijouterie

Marquage pour de la personnalisation
