Laser fibré 20W ou 50W - Table de travail dim. 300 x 300mm - Ajustement automatique micrométrique du Z - Axe X-Y-Z électriques courses 400 x 300 x H550mm - Caméra de centrage
Sur devis
Type de laser |
Fibré Yb |
|
|
Matériaux compatibles |
Tous métaux |
|
|
Longueur d'onde |
1 064nm |
|
|
Puissance laser |
20W | 50W |
|
|
Aire de marquage |
300 x 300mm |
|
|
Refroidissement |
Air |
|
|
Vitesse maxi |
8 000mm/s |
|
|
Axe Z |
550 mm |
|
|
Volume d'admission X Y Z |
900 x 900 x 550mm |
|
|
Porte à ouverture/fermeture |
Automatique |
|
|
Interfaces |
Ethernet |
|
|
Alimentation |
230V AC, 50/60Hz, monophasé |
|
|
Dimensions |
1 200 x 1 100 x 1 850mm |
|
|
Poids |
800kg |
|
La machine, construite sur une base en acier électrosoudé, dispose d'une table de travail de 900 x 900mm entièrement en classe de sécurité laser 1.
La zone de marquage utile, en fonction de la lentille de focalisation utilisée, peut varier de 60 x 60mm à 300 x 300mm.
La lentille standard offre un champ de marquage de 110 x 110mm.

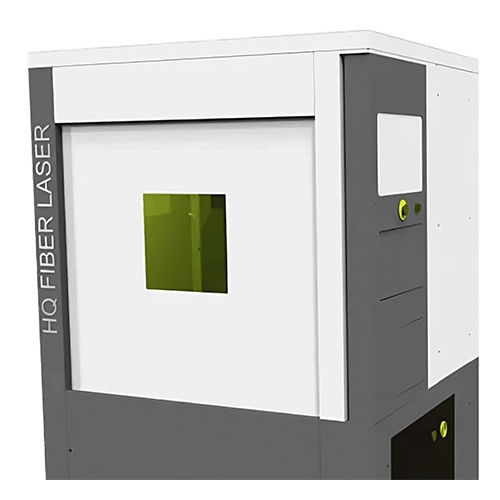

L'ensemble de la machine est en acier, et est équipée d'une porte à ouverture/fermeture automatique.

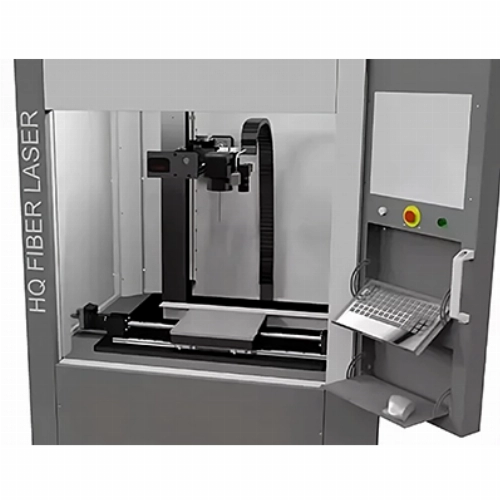

Les axes motorisés X - Y et Z sont déplacés par des moteurs calés en axe sur des vis à billes et font coulisser les glissières au moyen de guides linéaires de précision. Le contrôle de position est effectué par lecture sur le codeur à l'intérieur du moteur, pour assurer une excellente répétabilité du positionnement.
Les courses sont de X400 x Y300 x Z550mm.
Le coeur du système est une source laser fibré IPG d'une puissance de 20W qui peut être associé à différentes lentilles, en fonction des besoins.
Les zones de marquage de 60 x 60mm à 300 x 300 sont prises en charge sans perte de qualité de marquage, grâce à l'utilisation de mécanismes et d'optiques de très haute qualité.
Le mode de démarrage du cycle a lieu en appuyant sur un seul bouton, ou par l'opérateur quittant les barrières de sécurité immatérielles, permettant l'utilisation des mains uniquement pour le chargement et le déchargement des pièces. L'aspirateur est activé directement par le PLC au début du cycle de travail et automatiquement éteint.
La console de programmation extrêmement pratique comprend un clavier et une souris, qui peuvent être retirés lors de la production en série.
Le laser et les panneau de contrôle sont intégrés à la machine et peuvent être facilement retirés en cas de maintenance et éventuellement protégés par un onduleur, contre les surtensions et les coupures de courant accidentelles.
