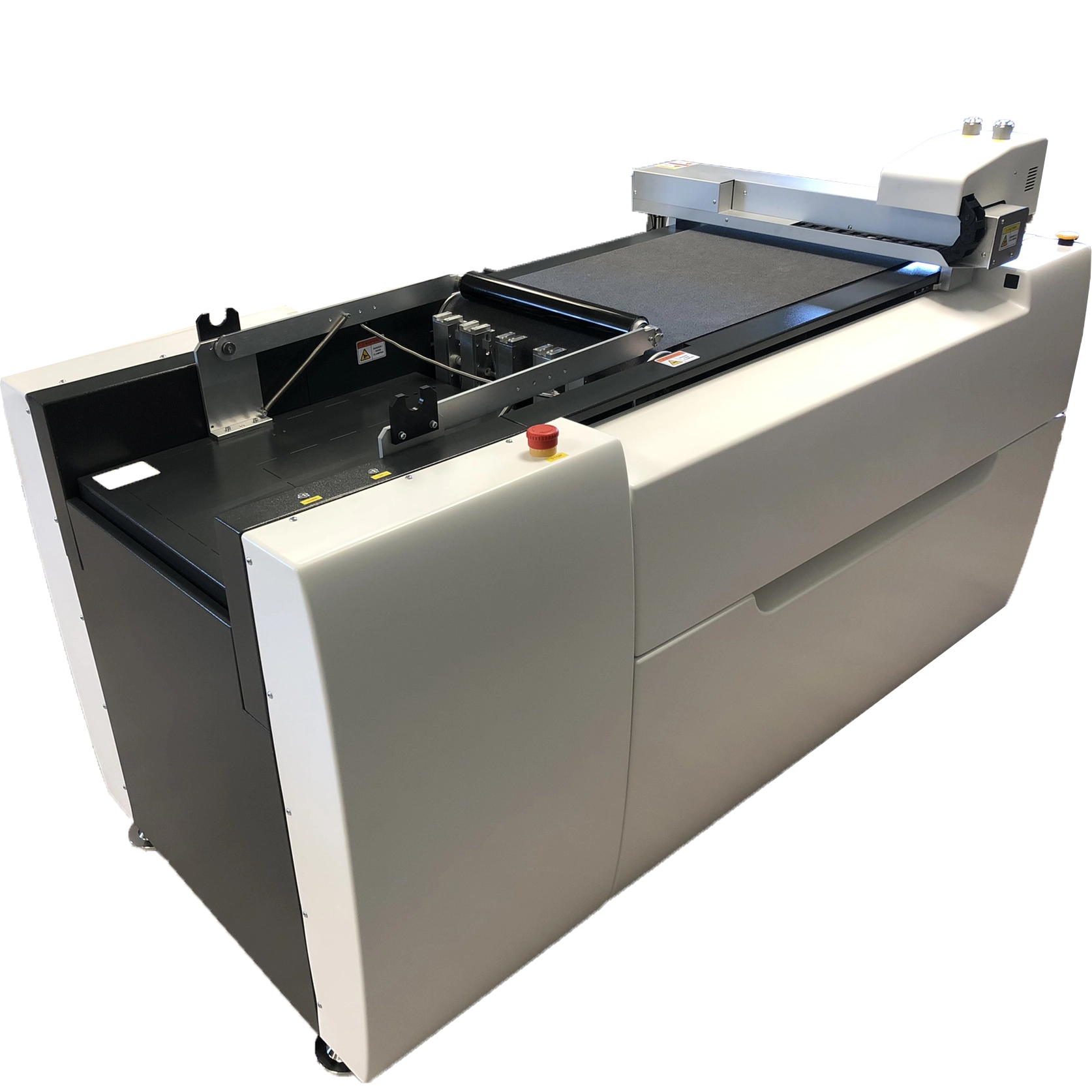

Machine Automatique de Découpe et de Rainage MADR-7553 - Zone de travail 750 x 530 mm
|
Surface de découpe |
750 x 530 mm |
|
|
|
|
Outils |
2 Outils coupants UTC et KTC, |
|
|
|
|
Capacité de coupe maxi. |
2 mm (400 g/m²) |
|
|
|
|
Fourniture lames de coupe |
5 lames spécifiques à chaque outil de coupe (UCT/KCT) |
|
|
|
|
Force sur l'outil de coupe |
4 Kg |
|
|
|
|
Force sur l'outil de rainage |
6 Kg |
|
|
|
|
Vitesse de coupe maxi. |
1000 mm/s |
|
|
|
|
Précision de répétition |
0.1 mm |
|
|
|
|
Maintien du média |
Pompe à vide |
|
|
|
|
Format des fichiers |
plt, ai, dxf, HP/GL… |
|
|
|
|
Alimentation |
230V AC, 50/60Hz, monophasé |
|
|
|
|
Dimensions |
2600 x 1150 x 1000 mm |
|
|
|
Le traceur de découpe automatique de la série MADR est un système de découpe numérique
intelligent conçu pour les graphiques, la publicité, la fabrication d’emballages imprimés et la production en petites et moyennes séries.
Le modèle est équipé d'un système d'alimentation automatique, d'un système de positionnement effectué par caméra CCD HD, pour réaliser une production entièrement automatique, de haute qualité dans un temps et un espace limités.

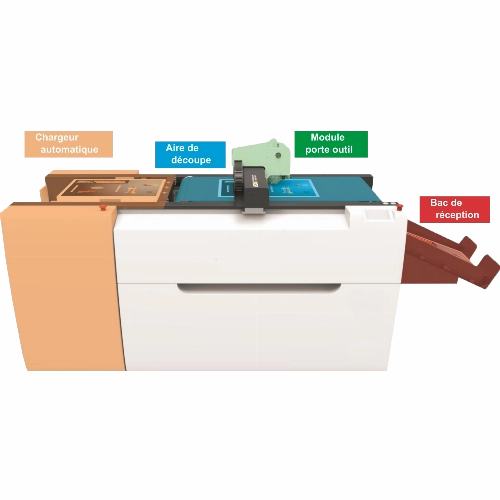

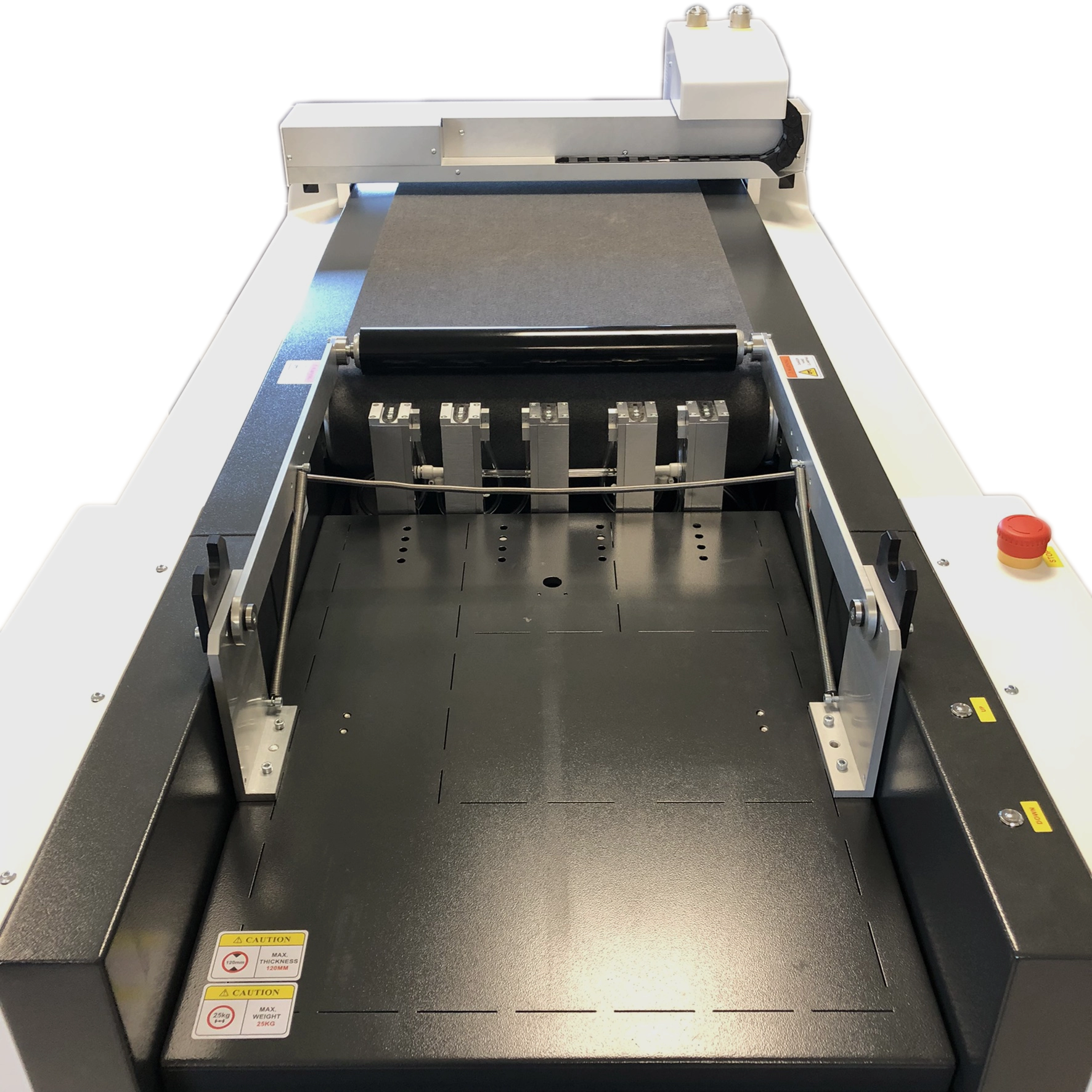

Le dispositif d’alimentation automatique permet de charger automatiquement des feuilles sur la
table de découpe en continu, la pile peut contenir jusqu'à 120 mm de matériau (400 pièces de carton de 250 g). Après le travail le matériau fini est envoyé automatiquement dans le bac de réception.
Trois types d'outils équipent la machine et peuvent être commutés automatiquement par le système selon le besoin (quatre sur le modèle plus).
- Un outil de rainage pneumatique, (pression de l'outil jusqu'à 6 kg) Différentes roues de rainage sont disponibles pour obtenir les meilleurs résultats de traitement.
- Un outil de coupe universel (UTC) utilisé pour la découpe pleine chair à grande vitesse de PVC fin, film réfléchissant, feuille de carton jusqu’à 2 mm d’épaisseur…
- Un outil de coupe dit par "effleurement" (Kiss-Cut Tool KCT) : Principalement utilisé pour la découpe mi-chair de films, d'autocollants…
Le système de vision et de détection haute précision par caméra CCD haute résolution, permet de réaliser une découpe de contour précise sur différents matériaux.
Plusieurs méthodes de repérage automatique sont disponibles :
- Repérage de Points/croix, pour rainage découpe sur recto ou verso.
- Repérage de positionnement par balayage des bords : pour effectuer une découpe de contour sur matériaux en scannant les bords des feuilles.
Exemple de matériaux pouvant êtres traités : carton, carton gris, carton ondulé, carton alvéolé, carton PP, PVC, EVA, EPE, caoutchouc, etc.
MADR Version Plus : Tête porte outils "Plus" munie d'un outil oscillant électrique (EOT) qui permet de découper des matériaux jusqu'à 6mm d'épaisseur (découpe de mousse, panneaux nid d'abeille, carton ondulé …).
En option :
- Ordinateur intégré
- Système d'alimentation de matériaux en rouleaux
- Outil de création de lignes pointillées (PTK tools)
- Outil à double tranchant VCUT
Découpe de calage de protection, MADR
Prototypage de boîtes pré-imprimées, MADR
