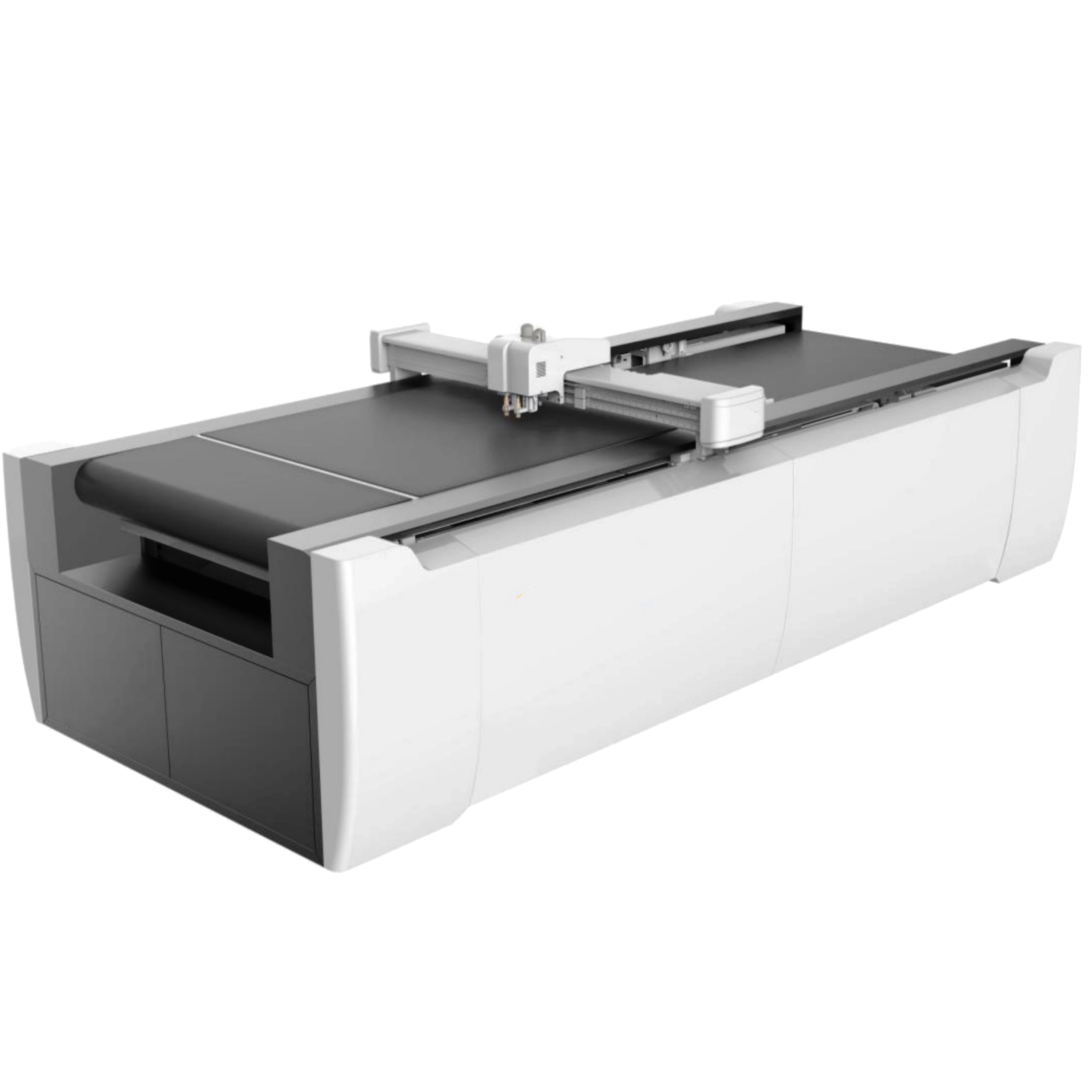

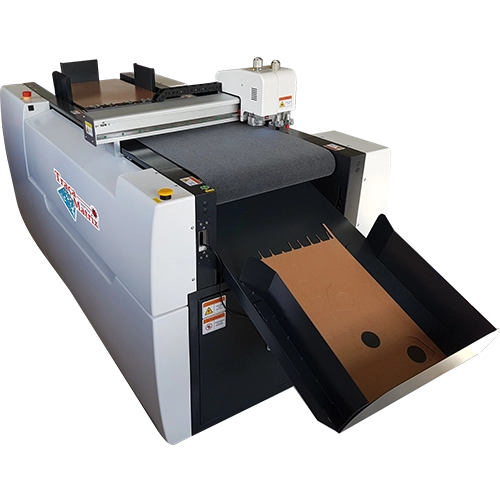

Machine automatique de découpe MADR-1290

Machine automatique de découpe et de rainage MADR-1290 - Grande zone de travail 1200 x 900 mm

Sur devis

Principales spécifications de Machine automatique de découpe MADR-1290

Surface de découpe

1200 x 900 mm


Outils

3 Outils coupants UTC, KTC et universel CUT1, 1 outil de rainage à roulette, 1 outil oscillant électrique 'EOT'


Capacité de coupe maxi.

2 mm (400g/m²)
10 mm (EOT)


Fournitures lames de coupe

5 lames spécifiques à chaque outil de coupe (UCT/KCT)


Force sur l'outil de coupe

4 Kg


Force sur l'outil de rainage

6 Kg


Vitesse de coupe maxi.

1200 mm/s


Précision de répétions

0.1 mm


Maintien du média

Pompe à vide
3 zones distinctes


Format des fichiers

plt, ai, dxf, HP/GL…


Alimentation

230V AC, 50/60Hz, monophasé


Dimensions

3200 x 1150 x 1500 mm


Un peu plus sur Machine automatique de découpe MADR-1290

Le traceur de découpe automatique de la série MADR est un système de découpe numérique intelligent conçu pour les graphiques, la publicité, la fabrication d’emballages imprimés et la production en moyennes et grandes séries.

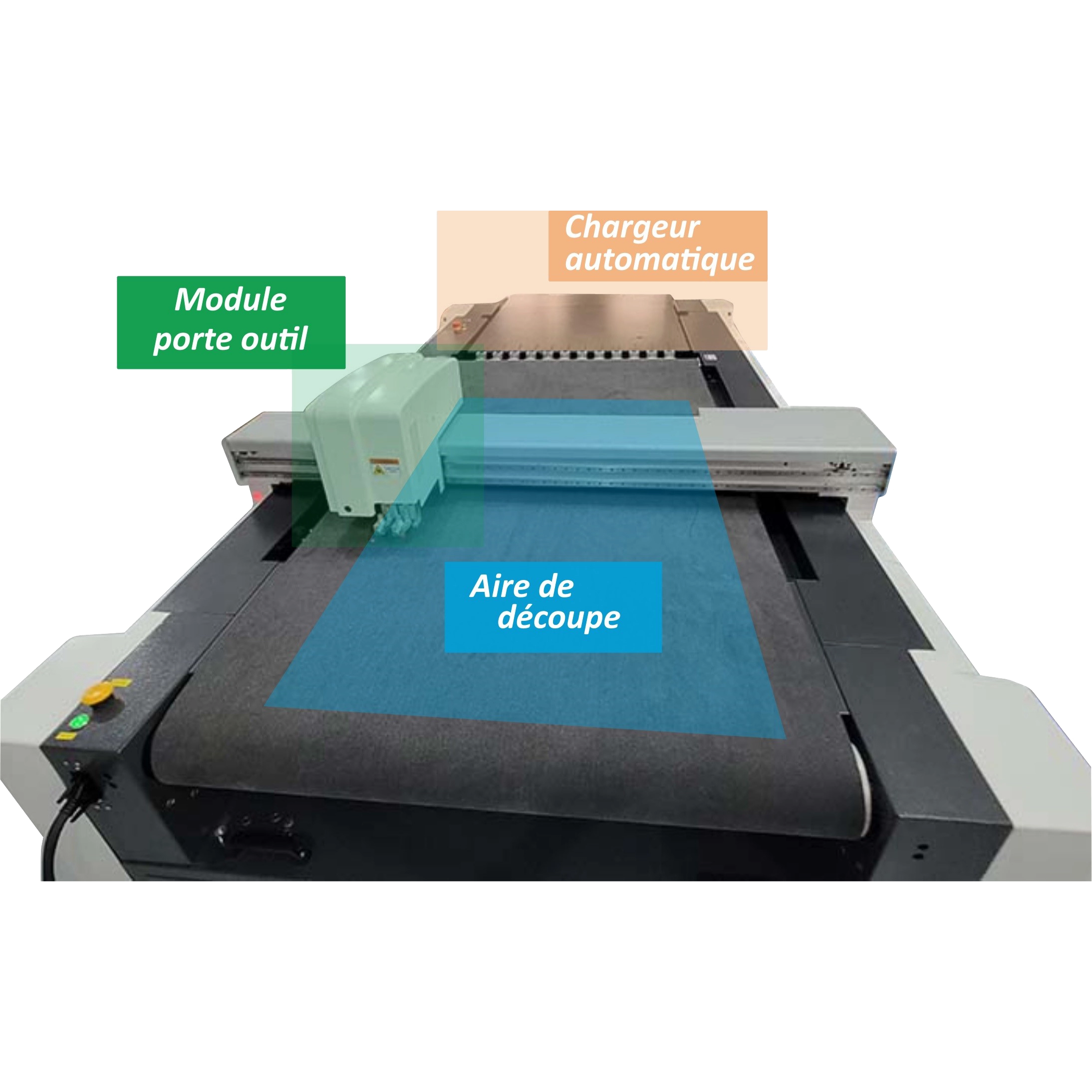

Trois types d'outils équipent la machine et peuvent être commutés automatiquement par le système selon le besoin (quatre sur le modèle plus).
- Un outil de rainage pneumatique, (pression de l'outil jusqu'à 6 kg) Différentes roues de rainage sont disponibles pour obtenir les meilleurs résultats de traitement.
- Un outil de coupe universel (UTC) utilisé pour la découpe pleine chair à grande vitesse de PVC fin, film réfléchissant, feuille de carton jusqu’à 2 mm d’épaisseur…
- Un outil de coupe dit par "effleurement" (Kiss-Cut Tool KCT) : Principalement utilisé pour la découpe mi-chair de films, d'autocollants…

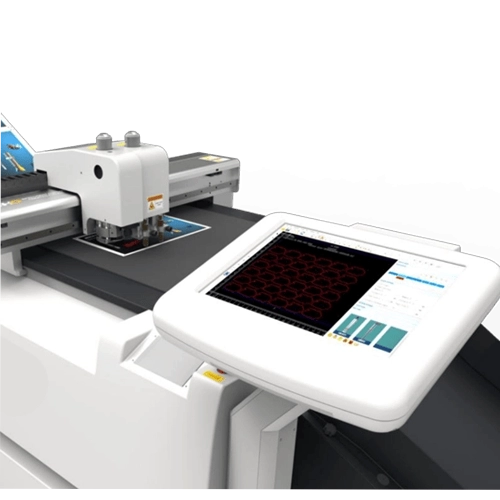

Le système de vision et de détection haute précision par caméra CCD haute résolution, permet de réaliser une découpe de contour précise sur différents matériaux.
Plusieurs méthodes de repérage automatique sont disponibles :
- Repérage de Points/croix, pour rainage découpe sur recto ou verso.
- Repérage de positionnement par balayage des bords : pour effectuer une découpe de contour sur matériaux en scannant les bords des feuilles.

Exemple de matériaux pouvant êtres traités : carton, carton gris, carton ondulé, carton alvéolé, carton PP, PVC, EVA, EPE, caoutchouc, etc.

Formats supportés : A2/A3/A4/A5/B2/B3/B4/B5

En option :
- Ordinateur intégré
- Système d'alimentation de matériaux en rouleaux
- Bac de reception (avec roulettes)
- Outil de création de lignes pointillées (PTK tools)
- Outil à double tranchant VCUT

Exemples d'utilisation

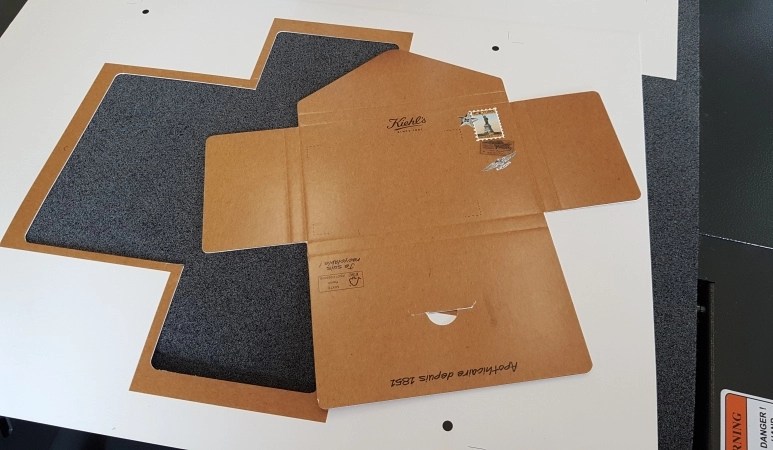

Prototypage de boîtes pré-imprimées, MADR

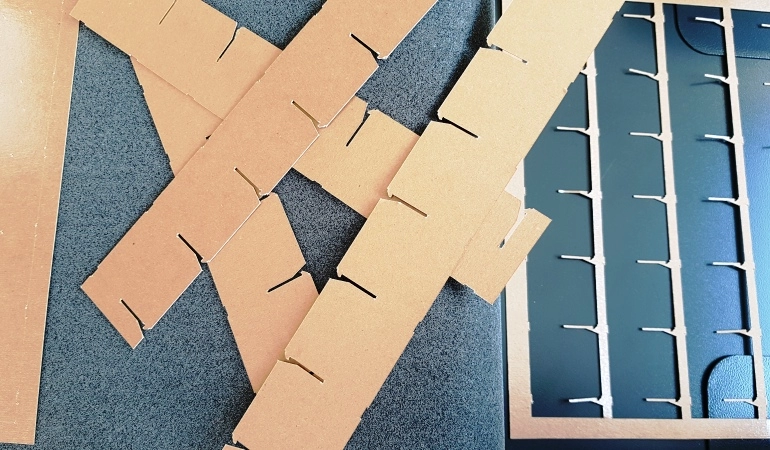

Découpe de calage de protection, MADR
